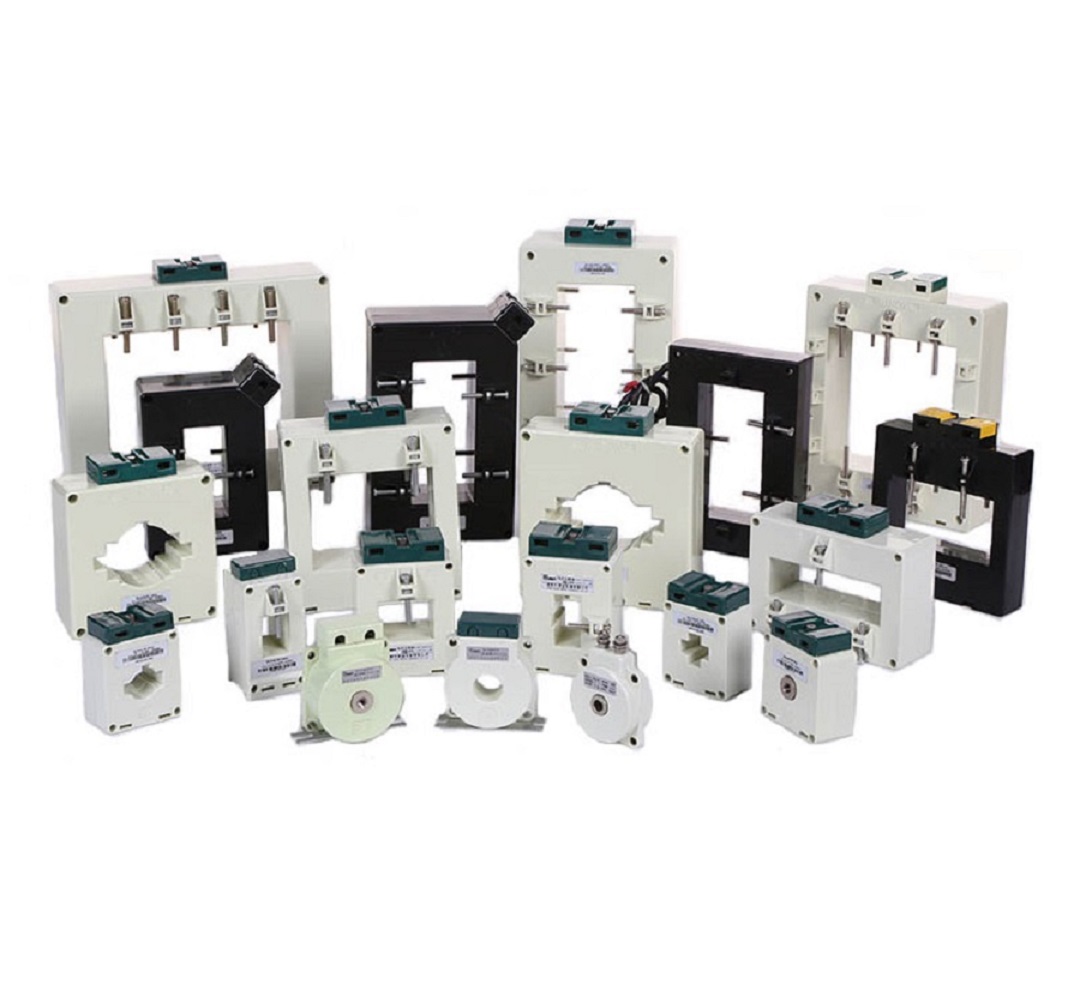

1.I、II、III型為基本型，適用于各種電纜和母排的穿越；
2.V、C型適用于立式母排穿越；
3.M型為直接式，適用于小電流比，可實現一次穿芯通過；
4.P型簡稱保護型，作繼電保護用，亦適用于高精度測量。

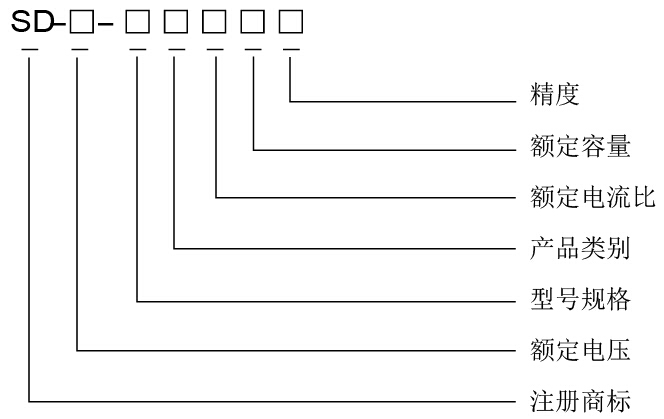

1、型號說明
例：SD-0.66-40I-200/5A-5VA-0.5CL表示該產品為660V及以下系統使用,窗孔可穿越40mm銅排,額定容量為5VA,精度等級為0.5級。
2、技術指標說明
SD-0.66系列電流互感器適用于AC660V及以下、50/60HZ回路，作為電流測量、電能計量以及繼電保護使用。工作環境溫度-30℃～70℃， 最高耐溫120℃， 海拔高度
≤3000m，工頻耐壓3000V/1min 50HZ,絕緣等級E，用于沒有雨雪直接侵襲，無嚴重污染及劇烈震動的場所。
3、注意事項
3.1 根據母排規格和根數，選用匹配穿孔尺寸的互感器，可按需訂制不同穿孔尺寸；
3.2 工作電壓不超過AC720V，工作電流不超過1.1倍額定值；
3.3 根據負載電流大小，選用額定電流和額定電流比, 一般在負載電流的2/3左右；
3.4 產品極性表示為： 一次接線標志P1、P2，二次接線標志S1、S2；
3.5 負載阻抗不得超過額定容量，即銘牌上注明的VA或Ω數，且余量亦不應過大；
3.6 當安裝儀表和互感器相距甚遠或回路負載阻抗較大時，建議優先選用1A規格的互感器；
3.7 推薦接線點螺絲緊固力矩：2.0～2.2N*m，固定螺絲緊固力矩：2.2～2.4N*m；
3.8 運行中嚴禁二次開路，以防高電壓產生，當運行時發生開路現象，需做退磁處理。
4、選用說明
電工測量和計量儀表與互感器的正確配置：
4.1 國標GB20840《互感器》規定，額定二次電流標準值為1A、2A和5A，優先值5A。當傳輸距離較大時，1A比5A有諸多優點；
4.2 線路功耗降低：線路功耗與通過電流平方成正比，二次電流為1A的互感器和5A相比降低了功耗25倍，即1A的功耗僅5A的4%。在設計1A系 統時，一般只需計算測量和
保護儀表的阻抗（忽略接觸電阻）。
測量線路的功耗（VA) 表1
|
電線截面（mm2） |
二次電流（A） |
傳輸距離 單程往返 |
||||
|
1 |
2 |
5 |
8 |
10 |
||
|
1.5 |
1 |
0.023 |
0.048 |
0.117 |
0.187 |
0.234 |
|
5 |
0.58 |
1.17 |
2.93 |
4.68 |
5.58 |
|
|
2.5 |
1 |
0.014 |
0.028 |
0.07 |
0.112 |
0.14 |
|
5 |
0.35 |
0.70 |
1.76 |
2.81 |
3.51 |
|
|
4 |
1 |
0.009 |
0.018 |
0.044 |
0.070 |
0.088 |
|
5 |
0.22 |
0.44 |
1.1 |
1.76 |
2.19 |
|
● 傳輸距離加大：根據電流互感器二次負載計算公式S=I2Z，在相同負載下，二次電流為1A互感器的傳輸距離是5A的25倍，這樣可避免選5/1A中間互感器或選用大容量互感器。
不同額度容量時的傳輸距離 表2
|
額定容量（VA） |
電流規格（A） |
電線截面（mm2） |
|||
|
1 |
1.5 |
2.5 |
4 |
||
|
2.5 |
1 |
69 |
108 |
178 |
277 |
|
5 |
2.8 |
4.3 |
7.1 |
11.1 |
|
|
5 |
1 |
138 |
216 |
356 |
554 |
|
5 |
5.5 |
8.6 |
14 |
22.2 |
|
|
10 |
1 |
276 |
432 |
712 |
1108 |
|
5 |
11 |
17 |
28.5 |
44.3 |
|
● 電線截面減?。捍笾行凸S，當儀表和互感器安裝距離較遠（例如80米），從表2可以看出，當選用5A、 10VA互感器，電線截面經計算需8mm2，如選用1A、2.5VA互感器，電線截面僅需1.5mm2。
目前隨著計算機和數控儀表的普及和發展，額定二次電流為1A及以下規格的電流互感器選型已較普通。
4.3 現場調試過程中，時有信息反饋：電流表指示值和實際值偏差較大。究其原因：二次負荷大于額定容量。二次負荷包括三個部份：a. 測量儀表和計量儀表功耗
（表3）；b. 二次導線功耗（表1）；c. 二次接觸電阻（0.15～0.1Ω）。設計選用時應先簡要計算二次負荷，然后確定電流互感器額定容量。
常用儀表功耗一覽表（參考值） 表3
|
儀表名稱 |
儀表型號 |
每個電流線圈 |
|||
|
功耗（VA） |
電阻（Ω） |
個數 |
|||
|
電流表 |
整流系 |
42L,6L,63L,45L |
0.2-0.4 |
|
1 |
|
電磁系 |
1T1,1T9 |
3 |
0.12 |
1 |
|
|
功率表 |
整流系 |
42L,6L,63L,45L |
0.3-0.6 |
|
1/2/3 |
|
電動系 |
1D1,16TD3 |
1.5 |
0.06 |
||
|
功率因素表 |
整流系 |
42L,6L,63L,45L |
0.4-0.8 |
|
1 |
|
電動系 |
1D1 |
3.5 |
0.14 |
1 |
|
|
電度表 |
單相 |
DD8 |
1-2 |
|
1 |
|
三相三線 |
DS1,DS2,DS8,DX1,DX2,DX8 |
0.5 |
0.02 |
2 |
|
|
三相四線 |
DT1,DT2,DT8,DX1,DX2,DX8 |
1.5 |
0.06 |
3 |
|
|
電量變送器 |
|
SL,CD |
0.3（1） |
（指非電流） |
|
|
|
FP,UFP（0.2級） |
<0.2 |
|
|
|
|
|
|||||
|
|
GP,UFP（0.5級） |
<0.5 |
|
|
|
|
|
BD |
≤0.3 |
|
|
|
|
多功能電表 |
|
ACR |
<0.2 |
<0.1 |
|
|
|
PM800（施耐德） |
<0.15 |
<0.1 |
|
|
繼電器功耗 表4
|
繼電器名稱 |
繼電器型號 |
每個電流線圈 |
||
|
功耗（VA） |
電阻（Ω） |
備注 |
||
|
電流繼電器 |
DL-¨/0.01-0.05 |
0.08（0.4） |
0.004 |
DL-10（20C/30）和DD-11（1）功耗指第一整定電流或者說最小整定值時消耗的功率，最大值時為上述值2.5倍多，而不是4倍。 GL-10/20（LL-10）功耗指最大功耗。（串聯/并聯）
|
|
DL-¨/0.2-6 |
0.1（0.55） |
0.004 |
||
|
DL-¨/10-15 |
0.15（0.8） |
0.006 |
||
|
DL-¨/20 |
0.25（1.0） |
0.01 |
||
|
DL-¨/50 |
1.0（6/2.8） |
0.04 |
||
|
DL-¨/100 |
2.5（20/7.5） |
0.1 |
||
|
DL-¨/200 |
10（32） |
|
||
|
DL-¨/5-10 |
15（10） |
|
||
|
接地繼電器 |
DL-¨/40 |
0.012 |
80/20 |
|
|
DL-¨/50 |
52/13 |
|||
|
DL-¨/60 |
36/9 |
|||
